參數表
STG030系列 | J1軸 | J2軸 | J3軸 | R軸 | ||
| 軸規格 | 臂長 | STG030-500 | 250 | 150 | - | |
| 250 | ||||||
| 旋轉范圍（度） | 225 | 225 | - | 360 | ||
| -225 | -225 | -360 | ||||
| 電機名稱 | Tamagawa | Tamagawa | Tamagawa | Tamagawa | ||
| 減速機構 | 減速機 | 諧波傳動 | 諧波傳動 | - | - | |
| 傳導方式 | 馬達與減速機 | 同步帶輪 | 同步帶輪 | 同步帶輪 | ||
| 減速機與輸出 | 直聯 | / | / | |||
| 反復定位精度（XYZ：mm）（r：度） | ±0.016 | ±0.02 | ±0.01 | |||
| 最高速度（XYZ：mm／sec）（r：度／sec） | 7800（合成速度） | 1100 | 2600 | |||
| 最大搬運重量 | 3kg（額定） /5kg(MAX) | |||||
| 標準周期時間：1kg可搬運時（sec） | 0.32 | |||||
| R軸允許慣性力矩（kg㎡） | 0.05 | |||||
| 輸入（IN）輸出（OUT） | 0.2*10 | |||||
| 用戶配管（內徑） | Φ6*3 | |||||
| 機器人線纜長度 | 標準：3 選配：5 | |||||
| 主機重量 | 24~27kg | |||||
| 控制柜 | TRC3-A04 | |||||

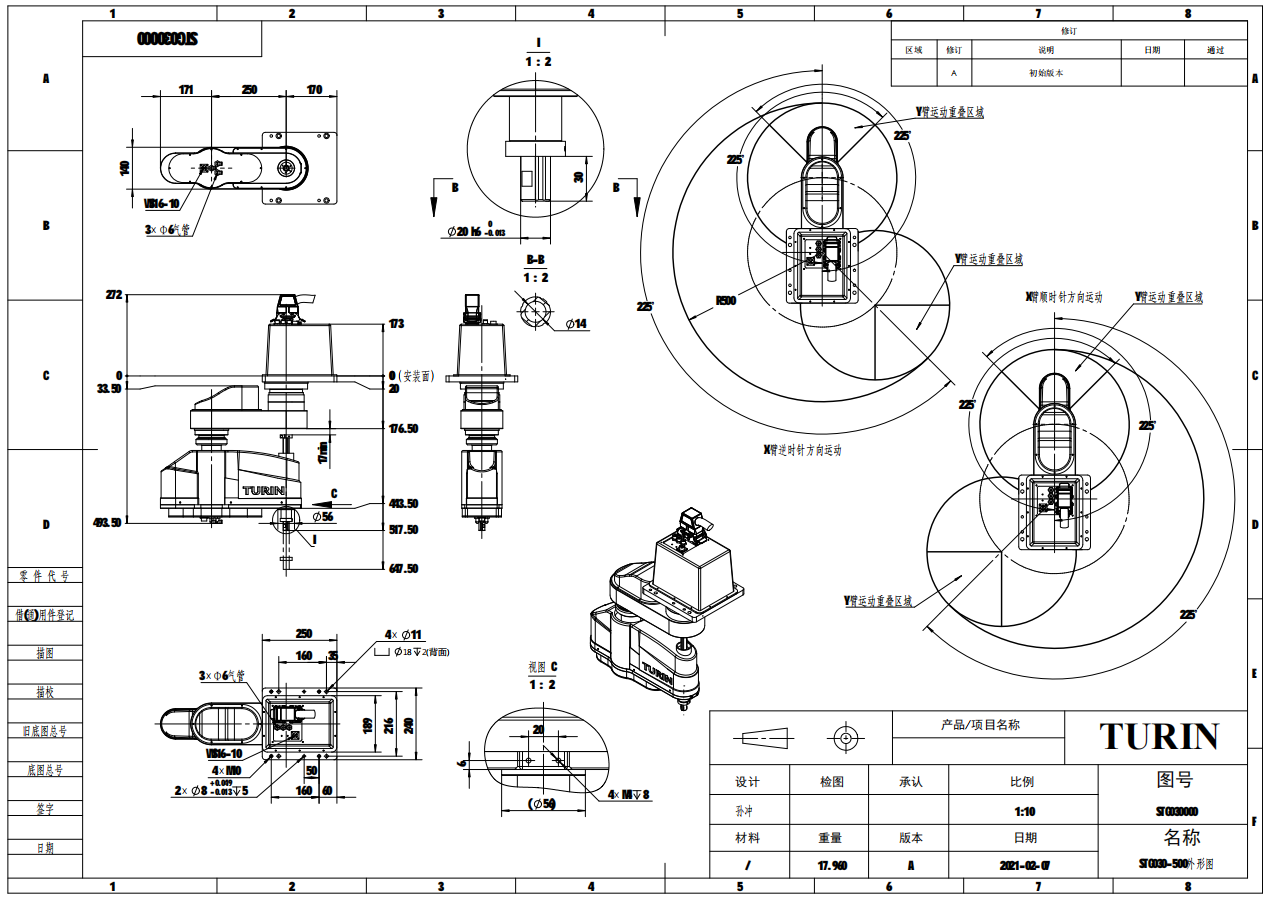

參數圖
